Bơm hút chân không vòng dầu là thiết bị cốt lõi trong nhiều hệ thống chân không công nghiệp nhờ khả năng tạo áp suất thấp ổn định và làm việc liên tục. Tuy nhiên, để khai thác đúng hiệu quả và hạn chế các lỗi vận hành như bơm yếu, không đạt chân không hoặc nhanh xuống cấp, việc hiểu rõ nguyên lý cấu tạo của bơm hút chân không vòng dầu là yêu cầu mang tính nền tảng về mặt kỹ thuật.

I. Tổng quan về bơm hút chân không vòng dầu

Bơm vòng dầu không phải là thiết bị “hút” theo nghĩa thông thường, mà là một cơ cấu cơ khí tạo chân không dựa trên nguyên lý thay đổi thể tích. Việc nắm rõ vị trí và bản chất kỹ thuật của dòng bơm này giúp tránh nhầm lẫn khi so sánh hoặc lựa chọn giải pháp chân không.

1.1. Bơm hút chân không vòng dầu trong hệ thống tạo chân không công nghiệp

Bơm hút chân không vòng dầu thuộc nhóm bơm chân không kiểu thay đổi thể tích (positive displacement), được sử dụng phổ biến trong sản xuất liên tục.

Bơm hút chân không vòng dầu Busch

• Chân không được tạo ra do thể tích khoang khí giảm dần, kéo theo áp suất giảm
• Không phụ thuộc vào gia tốc dòng khí như bơm ejector hay bơm khuếch tán
• Phù hợp cho các hệ thống cần:
  • Chân không ổn định
  • Vận hành dài hạn
  • Ít dao động áp suất

Bản chất này lý giải vì sao bơm vòng dầu thường được ưu tiên trong các dây chuyền công nghiệp hơn là các giải pháp chân không tạm thời.

1.2. Khác biệt bản chất so với các cơ chế tạo chân không khác

So sánh cơ chế làm việc giúp làm rõ vì sao bơm vòng dầu có những ưu thế riêng.

• So với bơm chân không khô:
  • Dầu tham gia trực tiếp vào quá trình làm kín
  • Độ ổn định chân không cao hơn trong điều kiện tải liên tục
• So với bơm vòng nước:
  • Dầu có độ nhớt và khả năng làm kín tốt hơn nước
  • Ít phụ thuộc vào nhiệt độ môi chất
  • Đạt mức chân không sâu hơn

Sự khác biệt này không nằm ở công suất, mà nằm ở cơ chế tạo và duy trì áp suất thấp bên trong buồng bơm.

Bơm vòng dầu là giải pháp chân không thiên về độ ổn định và độ sâu chân không, dựa trên nguyên lý thay đổi thể tích kết hợp làm kín bằng dầu.

Xem thêm: Tổng quan về bơm hút chân không: Cấu tạo, nguyên lý và các loại phổ biến trong công nghiệp

II. Cấu tạo bơm hút chân không vòng dầu

Thay vì liệt kê cấu tạo theo kiểu “bơm gồm những bộ phận nào”, cấu tạo bơm hút chân không vòng dầu cần được nhìn dưới góc độ chức năng tạo và duy trì chân không. Mỗi chi tiết cơ khí tồn tại để giải quyết một bài toán kỹ thuật cụ thể trong quá trình giảm áp và vận hành liên tục.

Cấu tạo của bơm hút chân không vòng dầu

2.1. Stator

Stator là phần thân cố định của bơm, tạo nên hình dạng buồng làm việc và là nền tảng hình học cho toàn bộ quá trình tạo chân không.

• Bề mặt trong stator được gia công với độ tròn và độ nhẵn cao, là không gian diễn ra đồng thời hai quá trình: hình thành áp suất thấp và biến thiên thể tích khoang khí trong chu trình làm việc.
• Sai lệch hình học của stator như mòn, xước hoặc biến dạng sẽ làm tăng rò rỉ nội bộ, từ đó trực tiếp làm giảm hiệu suất tạo chân không của bơm.

Stator không trực tiếp “tạo chân không”, nhưng quyết định khả năng duy trì môi trường áp suất thấp ổn định trong buồng bơm.

2.2. Rotor

Rotor được lắp lệch tâm so với stator, đây là yếu tố cốt lõi tạo nên nguyên lý làm việc của bơm vòng dầu.

• Khi rotor quay, khoảng cách giữa rotor và stator thay đổi liên tục theo góc quay, hình thành các khoang làm việc có thể tích tăng dần ở vùng hút và giảm dần ở vùng xả.
• Sự thay đổi thể tích này quyết định trực tiếp chu trình hút – nén – xả diễn ra liên tục trong bơm.

Nếu rotor không được lắp lệch tâm đúng thiết kế, quá trình giảm áp sẽ không thể xảy ra và bơm không tạo được chân không.

2.3. Cánh gạt

Cánh gạt là bộ phận chuyển động cùng rotor, giữ vai trò then chốt trong việc duy trì độ kín của các khoang làm việc.

• Cánh gạt trượt trong rãnh rotor dưới tác dụng của lực ly tâm và được ép sát vào bề mặt stator, giúp phân chia buồng bơm thành các khoang kín riêng biệt và ngăn hiện tượng hồi khí.
• Tình trạng làm việc của cánh gạt ảnh hưởng trực tiếp đến lưu lượng hút và độ sâu chân không mà bơm có thể đạt được.

Trong thực tế, cánh gạt mòn, kẹt hoặc biến dạng là một trong những nguyên nhân phổ biến khiến bơm không đạt chân không thiết kế.

2.4. Hệ thống dầu chân không

Trong bơm vòng dầu, dầu chân không không chỉ đóng vai trò bôi trơn mà là một phần cấu tạo mang tính chủ động.

• Dầu lấp kín các khe hở giữa rotor – stator và giữa cánh gạt – thành buồng, giúp giảm rò rỉ khí nội bộ, đồng thời hỗ trợ làm mát và hạn chế mài mòn cơ khí.
• Chất lượng, độ sạch và độ nhớt của dầu ảnh hưởng trực tiếp đến khả năng duy trì áp suất chân không ổn định trong quá trình vận hành.

Dầu suy giảm chất lượng sẽ làm hiệu quả làm kín giảm rõ rệt, dù các chi tiết cơ khí vẫn còn tốt.

2.5. Cổng hút

Cổng hút và cổng xả được bố trí theo hình học buồng bơm để phù hợp với chu trình biến thiên thể tích.

• Cổng hút nằm tại vùng thể tích khoang tăng, trong khi cổng xả đặt tại vùng thể tích khoang giảm để đảm bảo quá trình hút và xả diễn ra đúng thời điểm.
• Thiết kế hoặc bố trí không phù hợp có thể gây tổn thất lưu lượng và tạo áp suất ngược tại đầu xả, làm giảm hiệu suất tổng thể của bơm.

Đây là chi tiết thường bị xem nhẹ nhưng có ảnh hưởng rõ rệt đến khả năng làm việc ổn định của hệ thống.

2.6. Hệ thống lọc

Trong cấu tạo bơm hút chân không vòng dầu, hệ thống lọc đóng vai trò quan trọng trong việc duy trì hiệu suất chân không, bảo vệ dầu và đảm bảo môi trường làm việc ổn định cho bơm.

Hệ thống lọc thường bao gồm:

• Lọc gió (lọc khí đầu vào): Có nhiệm vụ ngăn bụi bẩn, hơi ẩm và tạp chất từ hệ thống đi vào buồng bơm, giúp bảo vệ rotor, cánh gạt và bề mặt stator.
• Lọc dầu (oil filter): Lọc dầu tuần hoàn trong bơm, loại bỏ cặn bẩn và mạt kim loại phát sinh trong quá trình vận hành, đảm bảo dầu luôn đạt độ sạch cần thiết để làm kín và bôi trơn.
• Lọc dầu nén / lọc khí xả (oil mist filter): Được lắp tại đầu xả, có nhiệm vụ giữ lại các hạt dầu lẫn trong khí xả, hạn chế thất thoát dầu và giảm ô nhiễm môi trường làm việc.

Nếu hệ thống lọc hoạt động kém hoặc bị tắc:

• Lượng dầu tiêu hao tăng nhanh
• Áp suất ngược tại đầu xả tăng
• Hiệu suất chân không suy giảm và nhiệt độ vận hành tăng

Do đó, hệ thống lọc là một phần không thể thiếu trong cấu tạo bơm hút chân không vòng dầu, dù thường bị người vận hành xem nhẹ.

III. Nguyên lý tạo chân không của bơm hút chân không vòng dầu

Nguyên lý làm việc của bơm hút chân không vòng dầu không nên hiểu đơn giản là “động cơ quay và hút khí”, mà cần nhìn đúng bản chất là sự thay đổi thể tích khoang làm việc kéo theo sự thay đổi áp suất. Toàn bộ quá trình tạo chân không diễn ra theo một chu trình cơ học – vật lý khép kín, lặp lại liên tục theo vòng quay của rotor.

Nguyên lý hoạt động của bơm hút chân không vòng dầu

3.1. Nguyên lý giảm áp dựa trên biến thiên thể tích

Chân không trong bơm vòng dầu được hình thành dựa trên quy luật vật lý cơ bản giữa áp suất và thể tích của khí.

• Khi thể tích khoang làm việc tăng lên, áp suất trong khoang giảm xuống thấp hơn áp suất của hệ thống cần hút.
• Khi thể tích khoang giảm lại, lượng khí đã được hút vào sẽ bị đẩy ra ngoài qua cổng xả.
• Quá trình tăng – giảm thể tích này diễn ra liên tục theo từng góc quay của rotor lệch tâm.

Đây là nền tảng cốt lõi của toàn bộ cơ chế tạo chân không trong bơm vòng dầu, khác hoàn toàn với nguyên lý tạo chân không bằng gia tốc dòng khí ở các dòng bơm động năng.

3.2. Giai đoạn hút khí

Giai đoạn hút khí xảy ra tại vùng mà các khoang làm việc bắt đầu mở rộng do hình học lệch tâm giữa rotor và stator.

• Khi rotor quay, thể tích khoang tăng dần làm áp suất trong khoang giảm thấp hơn áp suất trong hệ thống.
• Chênh lệch áp suất này khiến khí từ hệ thống được hút vào buồng bơm thông qua cổng hút.
• Lưu lượng hút thực tế của bơm không chỉ phụ thuộc vào tốc độ quay, mà còn bị chi phối bởi độ kín khoang làm việc.

Các yếu tố ảnh hưởng trực tiếp đến hiệu quả hút khí bao gồm:

• Độ kín giữa rotor – stator – cánh gạt
• Tình trạng mài mòn của cánh gạt
• Chất lượng và độ nhớt của dầu chân không

Nếu các yếu tố này suy giảm, lưu lượng hút sẽ giảm dù động cơ vẫn quay đủ tốc độ.

3.3. Giai đoạn nén

Sau khi khí được hút vào, khoang làm việc tiếp tục di chuyển theo chiều quay của rotor và bước vào vùng có thể tích giảm dần.

• Khí trong khoang bị nén lại do thể tích giảm, nhưng chỉ trong phạm vi áp suất chân không, không phải nén cao áp như máy nén khí.
• Dầu chân không đóng vai trò quan trọng trong giai đoạn này bằng cách lấp kín khe hở cơ khí, hạn chế rò rỉ khí ngược giữa các khoang.

Giai đoạn nén tương đối quyết định khả năng:

• Giảm áp suất xuống mức chân không sâu
• Duy trì độ ổn định áp suất trong quá trình vận hành liên tục

Nếu dầu kém chất lượng hoặc cánh gạt mòn, khí sẽ rò rỉ ngược và bơm hút chân không vòng dầu không thể đạt được áp suất chân không thiết kế.

3.4. Giai đoạn xả khí

Khi khoang làm việc di chuyển đến vị trí có thể tích nhỏ nhất, áp suất trong khoang sẽ cao hơn áp suất tại đầu xả.

• Khí được đẩy ra ngoài thông qua cổng xả theo thiết kế hình học của buồng bơm.
• Một phần dầu theo dòng khí đi ra ngoài buồng bơm.
• Hệ thống tách dầu sẽ thu hồi dầu, tách khỏi khí xả và đưa dầu quay trở lại buồng làm việc.

Giai đoạn xả khí kết thúc một chu trình làm việc, đồng thời chuẩn bị điều kiện cho chu trình hút tiếp theo diễn ra ngay sau đó.

3.5. Đặc tính vận hành liên tục và ổn định

Nhờ chu trình hút – nén – xả diễn ra khép kín và liên tục, bơm hút chân không vòng dầu có đặc tính vận hành rất ổn định.

• Không tạo ra xung áp suất lớn như một số dòng bơm chân không khác.
• Áp suất chân không được duy trì đều theo thời gian.
• Phù hợp cho các hệ thống cần vận hành liên tục 24/7 trong môi trường công nghiệp.

Đây cũng là lý do bơm hút chân không vòng dầu được sử dụng phổ biến trong các hệ thống yêu cầu độ ổn định cao hơn là tốc độ hút tức thời.

Nguyên lý tạo chân không của bơm hút chân không vòng dầu là sự kết hợp chặt chẽ giữa hình học cơ khí lệch tâm và vai trò làm kín chủ động của dầu, cho phép bơm tạo và duy trì chân không ổn định theo một chu trình làm việc liên tục và bền bỉ.

Xem thêm: Bơm hút chân không vòng dầu là gì? Nguyên lý cấu tạo

IV. Các yếu tố ảnh hưởng trực tiếp đến độ chân không và độ bền bơm

Hiểu cấu tạo bơm hút chân không vòng dầu không chỉ để nắm nguyên lý làm việc, mà quan trọng hơn là giải thích được nguyên nhân vì sao bơm không đạt chân không thiết kế hoặc nhanh xuống cấp trong quá trình vận hành. Trên thực tế, độ chân không phụ thuộc trực tiếp vào tình trạng làm việc của từng chi tiết cơ khí bên trong bơm.

4.1. Khe hở cơ khí giữa rotor – stator – cánh gạt

Khe hở cơ khí là yếu tố mang tính quyết định đến khả năng làm kín của buồng bơm.

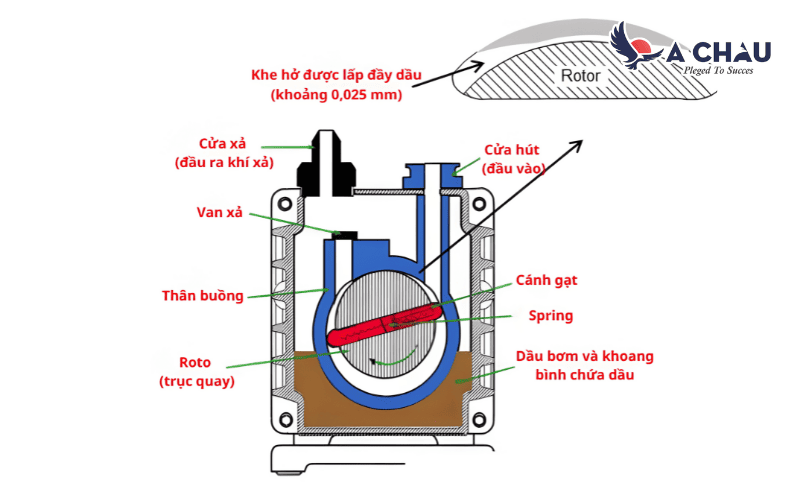

Khe hở cơ khí giữa rotor – stator – cánh gạt

• Khi khe hở giữa rotor – stator – cánh gạt tăng do mài mòn hoặc sai lệch lắp ráp, lượng khí rò rỉ nội bộ giữa các khoang làm việc sẽ tăng lên đáng kể.
• Rò rỉ nội bộ làm áp suất trong khoang không thể giảm sâu, dẫn đến áp suất chân không cuối giảm so với thông số thiết kế.
• Hiệu suất tổng thể của bơm hút chân không vòng dầu suy giảm rõ rệt dù động cơ vẫn hoạt động bình thường.

Trong nhiều trường hợp, bơm hút chân không vòng dầu vẫn chạy êm nhưng không đạt chân không là do khe hở cơ khí đã vượt giới hạn cho phép.

4.2. Tình trạng cánh gạt

Cánh gạt là bộ phận chịu mài mòn nhiều nhất trong bơm hút chân không vòng dầu và ảnh hưởng trực tiếp đến độ kín khoang làm việc.

• Cánh gạt mòn, cong hoặc bị kẹt trong rãnh rotor sẽ không ép sát đều vào bề mặt stator, khiến khoang làm việc không còn kín hoàn toàn.
• Hiện tượng này gây sụt áp suất chân không và làm bơm khó đạt mức chân không sâu.
• Đồng thời, ma sát tăng lên sẽ làm nhiệt độ vận hành cao hơn và phát sinh rung động bất thường.

Cánh gạt xuống cấp là nguyên nhân phổ biến nhất khiến bơm hút chân không vòng dầu yếu dần theo thời gian nếu không được kiểm tra và thay thế định kỳ.

4.3. Chất lượng dầu chân không

Dầu chân không là thành phần tham gia trực tiếp vào cơ chế làm kín, do đó chất lượng dầu có ảnh hưởng rất lớn đến hiệu suất bơm hút chân không vòng dầu.

Dầu bơm hút chân không bị keo hóa

• Dầu bị nhiễm nước, tạp chất hoặc oxy hóa sẽ làm giảm độ nhớt và khả năng bám kín bề mặt cơ khí.
• Khi khả năng làm kín suy giảm, khí dễ rò rỉ giữa các khoang, khiến độ sâu chân không không đạt yêu cầu.
• Đồng thời, dầu kém chất lượng làm gia tăng mài mòn các chi tiết như rotor, cánh gạt và stator.

Trong nhiều trường hợp, chỉ cần thay dầu đúng loại và đúng tiêu chuẩn, hiệu suất chân không có thể được cải thiện rõ rệt.

Xem thêm: Khám phá về top 5 dầu bơm hút chân không chất lượng 2026 để chọn đúng loại

4.4. Nhiệt độ vận hành

Nhiệt độ làm việc ảnh hưởng trực tiếp đến tính chất của dầu và độ bền cơ khí của bơm hút chân không vòng dầu.

• Khi nhiệt độ vận hành quá cao, dầu chân không bị loãng, làm giảm hiệu quả làm kín khe hở cơ khí.
• Khả năng duy trì áp suất chân không ổn định suy giảm, đặc biệt trong các hệ thống vận hành liên tục.
• Nhiệt độ cao kéo dài còn đẩy nhanh quá trình lão hóa dầu và mài mòn chi tiết, ảnh hưởng trực tiếp đến tuổi thọ bơm.

Kiểm soát nhiệt độ là yếu tố quan trọng nhưng thường bị bỏ qua trong quá trình sử dụng bơm hút chân không vòng dầu.

4.5. Vì sao cùng là bơm vòng dầu nhưng độ chân không khác nhau?

Trong thực tế, hai bơm hút chân không vòng dầu có cùng công suất hoặc cùng dải lưu lượng vẫn có thể cho mức chân không khác nhau.

• Sự khác biệt đến từ thiết kế rotor – stator, đặc biệt là hình học lệch tâm và dung sai chế tạo.
• Độ chính xác gia công ảnh hưởng trực tiếp đến khe hở cơ khí và khả năng làm kín.
• Điều kiện vận hành thực tế và chế độ bảo dưỡng quyết định việc bơm có duy trì được hiệu suất ban đầu hay không.

Vì vậy, thông số danh định chỉ phản ánh khả năng lý thuyết, còn độ chân không thực tế phụ thuộc rất lớn vào cấu tạo và tình trạng làm việc của bơm.

Nguyên lý cấu tạo của bơm hút chân không vòng dầu cho thấy chân không được hình thành không phải do “lực hút”, mà do sự biến thiên thể tích kết hợp với khả năng làm kín của dầu trong buồng bơm. Khi nắm rõ vai trò của từng chi tiết và các yếu tố ảnh hưởng trực tiếp đến độ chân không, việc vận hành, đánh giá tình trạng và bảo dưỡng bơm sẽ trở nên chính xác và chủ động hơn.
