Trong ngành điện tử hiện đại, nơi độ chính xác vi mô và tính ổn định quy trình quyết định trực tiếp chất lượng sản phẩm, việc kiểm soát môi trường sản xuất trở thành yêu cầu bắt buộc. Ứng dụng của bơm hút chân không trong ngành chế tạo linh kiện điện tử không còn dừng ở vai trò hỗ trợ thao tác, mà đã trở thành một phần của hạ tầng công nghệ cốt lõi, ảnh hưởng trực tiếp đến độ chính xác lắp ráp, chất lượng mối hàn và độ tin cậy lâu dài của linh kiện.

I. Bơm hút chân không trong ngành chế tạo linh kiện điện tử

1. Vai trò cốt lõi của bơm hút chân không trong ngành chế tạo linh kiện điện tử

Trong sản xuất linh kiện điện tử, chân không là điều kiện công nghệ nền tảng, trực tiếp quyết định độ ổn định của quy trình và chất lượng sản phẩm đầu ra.

Vai trò của bơm hút chân không trong ngành chế tạo linh kiện điện tử

Kiểm soát môi trường vi mô trong sản xuất: Bơm hút chân không giúp tạo ra môi trường sản xuất sạch và ổn định thông qua việc:

• Loại bỏ không khí và khí dư trong khu vực thao tác
• Giảm hơi ẩm – tác nhân gây oxy hóa bề mặt kim loại
• Hạn chế suy giảm chất lượng mối hàn và tiếp xúc điện

→ Đặc biệt quan trọng với linh kiện SMD, IC và chip bán dẫn.

Ổn định điều kiện công nghệ trong sản xuất hàng loạt: Chân không giúp duy trì áp suất đồng nhất giữa các chu kỳ sản xuất, từ đó:

• Đảm bảo tính lặp lại cao trong dây chuyền SMT
• Giảm sai lệch chất lượng giữa các bo mạch
• Nâng cao độ đồng đều của PCB và module điện tử

Nền tảng cho tự động hóa và robot hóa: Trong nhà máy điện tử hiện đại, chân không là cơ sở vận hành của:

• Robot gắp linh kiện
• Hệ thống pick & place tốc độ cao
• Cơ cấu cấp linh kiện và băng chuyền tự động

→ Cho phép thao tác chính xác, không tiếp xúc cơ học, hạn chế biến dạng và nhiễm bẩn linh kiện.

2. Vì sao chế tạo linh kiện điện tử đặc biệt nhạy cảm với môi trường

Sản xuất linh kiện điện tử chịu ảnh hưởng trực tiếp từ môi trường vi mô do đặc tính cấu trúc và kích thước siêu nhỏ của linh kiện.

Kích thước linh kiện ngày càng nhỏ

• Sai lệch vài micromet có thể gây lệch pad hàn
• Dễ phát sinh lỗi tiếp xúc điện
• Có thể làm thay đổi đặc tính điện của linh kiện

Độ nhạy cao với hơi ẩm và bụi mịn

• Gây hiện tượng nổ vi mô (popcorn effect) khi gia nhiệt
• Dẫn đến bong mối hàn, nứt vi mạch
• Suy giảm độ bền linh kiện sau thời gian vận hành

Lỗi điện tử mang tính tiềm ẩn

• Không xuất hiện ngay khi xuất xưởng
• Phát sinh sau thời gian sử dụng
• Gây rủi ro bảo hành, thu hồi và ảnh hưởng uy tín thương hiệu

→ Đây là lý do kiểm soát môi trường bằng chân không là yêu cầu bắt buộc.

3. Yêu cầu kỹ thuật đối với bơm hút chân không trong ngành điện tử

Bơm hút chân không sử dụng trong ngành điện tử cần đáp ứng các tiêu chí kỹ thuật sau:

Bơm hút chân không trong ngành chế tạo linh kiện điện tử

• Độ ổn định chân không cao, áp suất không dao động
• Ưu tiên bơm khô, không dầu để tránh nhiễm bẩn
• Khả năng vận hành liên tục 24/7, độ tin cậy cao
• Độ ồn thấp, rung động nhỏ
• Dễ tích hợp vào hệ thống điều khiển và phòng sạch

II. Ứng dụng của bơm hút chân không trong ngành chế tạo linh kiện điện tử

Bơm hút chân không được sử dụng xuyên suốt nhiều công đoạn trong dây chuyền sản xuất linh kiện điện tử, từ lắp ráp, xử lý nhiệt đến kiểm tra và đóng gói. Mỗi công đoạn yêu cầu mức chân không, độ sạch và độ ổn định khác nhau.

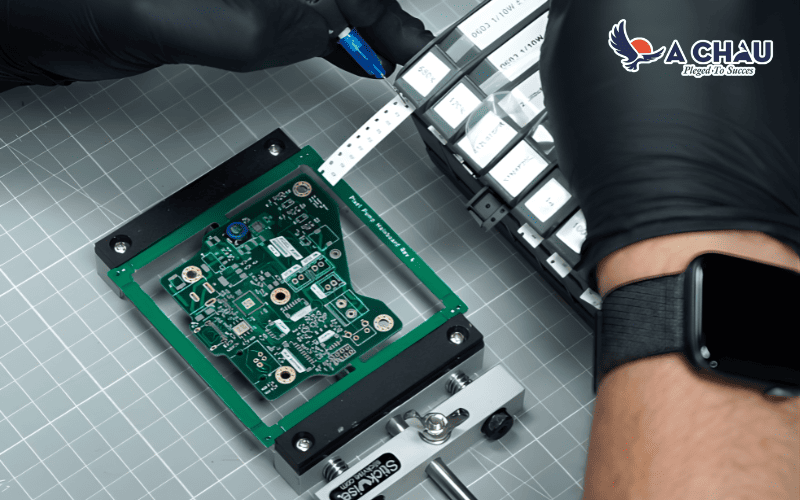

Ứng dụng của bơm hút chân không trong ngành chế tạo linh kiện điện tử

1. Ứng dụng trong công đoạn gắp – đặt linh kiện

Trong dây chuyền SMT, hệ thống chân không là cơ cấu thao tác chính của máy pick & place.

• Chân không tạo lực hút đủ lớn để gắp các linh kiện SMD, IC, chip có kích thước rất nhỏ mà không gây biến dạng.
• Áp suất hút ổn định giúp định vị linh kiện chính xác trên PCB, đảm bảo vị trí pad hàn và hướng linh kiện đúng thiết kế.
• Giảm thiểu hiện tượng rơi linh kiện, lệch tâm hoặc xoay sai hướng khi máy hoạt động ở tốc độ cao.

→ Chất lượng chân không ảnh hưởng trực tiếp đến độ chính xác lắp ráp và tỷ lệ lỗi trong sản xuất hàng loạt.

2. Ứng dụng trong sấy khô và hút ẩm linh kiện

Hơi ẩm là một trong những nguyên nhân chính gây lỗi tiềm ẩn trong linh kiện điện tử. Hệ thống hút chân không được sử dụng để xử lý ẩm trước và sau các công đoạn gia nhiệt.

• Hút loại bỏ hơi ẩm tồn dư trong linh kiện và bo mạch.
• Giảm nguy cơ oxy hóa bề mặt kim loại, đặc biệt tại pad hàn.
• Hạn chế hiện tượng nứt vi mạch, bong mối hàn khi gia nhiệt nhanh.

Chân không thường được áp dụng:

• Trước công đoạn hàn reflow để ổn định cấu trúc linh kiện.
• Sau hàn wave soldering nhằm làm khô và ổn định bo mạch.

3. Ứng dụng trong cố định linh kiện khi kiểm tra – thử nghiệm

Trong các công đoạn kiểm tra chất lượng, chân không được sử dụng để cố định PCB hoặc linh kiện nhằm đảm bảo điều kiện đo ổn định.

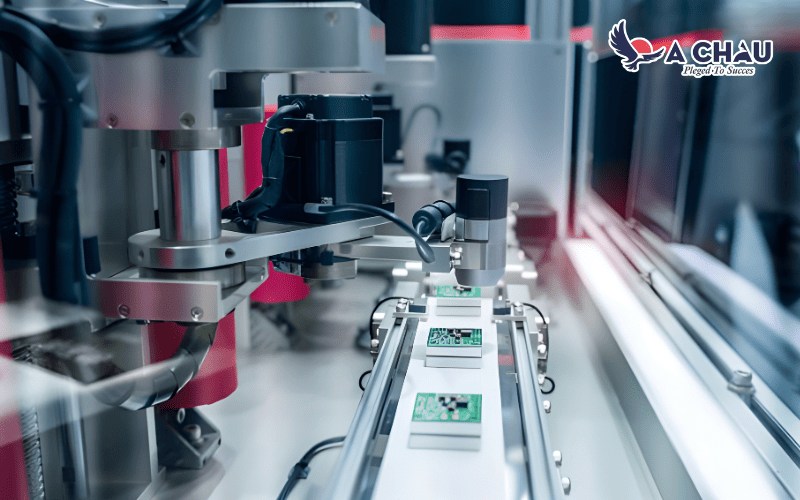

Ứng dụng của bơm hút chân không trong ngoại quan tự động

• Giữ bo mạch cố định khi đo kiểm thông số điện.
• Đảm bảo tiếp xúc chính xác trong quá trình test chức năng.
• Hỗ trợ hệ thống kiểm tra ngoại quan tự động (AOI) hoạt động chính xác, không rung lắc.

→ Việc cố định bằng chân không giúp tăng độ tin cậy của kết quả kiểm tra và giảm sai số đo.

4. Ứng dụng trong đóng gói và bảo quản linh kiện

Ở giai đoạn cuối, chân không đóng vai trò quan trọng trong bảo quản linh kiện, đặc biệt với sản phẩm giá trị cao hoặc xuất khẩu.

• Loại bỏ không khí và hơi ẩm trong bao bì.
• Hạn chế oxy hóa và suy giảm chất lượng linh kiện trong thời gian lưu kho.
• Bảo vệ linh kiện khỏi tác động của môi trường bên ngoài trong quá trình vận chuyển.

III. Những bơm hút chân không phù hợp với ngành chế tạo linh kiện điện tử

Ngành sản xuất linh kiện điện tử có yêu cầu rất cao về độ sạch, độ ổn định áp suất và khả năng vận hành liên tục. Tùy từng công đoạn cụ thể trong dây chuyền, doanh nghiệp có thể lựa chọn các dòng bơm hút chân không với nguyên lý và đặc tính khác nhau nhằm tối ưu hiệu quả sản xuất và chi phí vận hành.

1. Bơm hút chân không khô

Bơm hút chân không khô hoạt động hoàn toàn không dầu trong buồng nén, tạo môi trường chân không sạch, không phát sinh hơi dầu hay tạp chất.

Bơm hút chân không khô

• Loại bỏ hoàn toàn nguy cơ nhiễm dầu vào linh kiện, PCB và bề mặt hàn.
• Đáp ứng tốt yêu cầu phòng sạch trong các dây chuyền SMT, sản xuất IC và bán dẫn.
• Áp suất hút ổn định, dao động thấp, phù hợp các công đoạn đòi hỏi độ chính xác cao như pick & place và kiểm tra tự động.
• Không cần thay dầu định kỳ, giảm chi phí bảo trì và rủi ro dừng máy ngoài kế hoạch.

→ Với đặc tính sạch, ổn định và độ tin cậy cao, bơm chân không khô là lựa chọn ưu tiên cho các công đoạn nhạy cảm và dây chuyền điện tử chất lượng cao.

Xem thêm: Bơm hút chân không khô: ưu – nhược điểm & ứng dụng

2. Bơm hút chân không vòng dầu

Bơm hút chân không vòng dầu vẫn được sử dụng phổ biến trong ngành điện tử ở những công đoạn không yêu cầu độ sạch tuyệt đối.

Bơm hút chân không vòng dầu Busch

• Khả năng đạt mức chân không sâu, phù hợp cho các công đoạn sấy khô, hút ẩm và đóng gói.
• Kết cấu đơn giản, dễ vận hành và chi phí đầu tư ban đầu thấp hơn so với bơm khô.
• Hoạt động ổn định trong điều kiện tải nặng hoặc thời gian vận hành dài.

Tuy nhiên:

• Hơi dầu có thể phát sinh trong quá trình vận hành.
• Cần trang bị hệ thống lọc và tách dầu hiệu quả để tránh nguy cơ nhiễm bẩn linh kiện.

→ Bơm vòng dầu phù hợp khi bài toán chi phí được đặt lên hàng đầu và đã có biện pháp kiểm soát chặt chẽ vấn đề hơi dầu.

Xem thêm: Bơm hút chân không vòng dầu Busch

3. Bơm tăng áp chân không (Roots)

Bơm tăng áp chân không Roots thường không hoạt động độc lập mà kết hợp với bơm nền để tạo thành hệ thống chân không hiệu suất cao.

Bơm hút chân không Roots tăng áp

• Tăng đáng kể tốc độ hút và lưu lượng so với chỉ sử dụng bơm nền.
• Giảm thời gian đạt áp suất yêu cầu, tối ưu chu kỳ sản xuất.
• Phù hợp với dây chuyền quy mô lớn, sản xuất liên tục và nhu cầu hút nhanh.
• Giữ áp suất ổn định trong các công đoạn cần chân không đồng đều trên diện rộng.

→ Khi yêu cầu sản lượng cao, tốc độ nhanh và vận hành liên tục, hệ thống bơm Roots kết hợp bơm nền mang lại hiệu quả vượt trội cho ngành điện tử.

Việc lựa chọn đúng dòng bơm hút chân không không chỉ quyết định hiệu quả từng công đoạn mà còn ảnh hưởng trực tiếp đến chất lượng linh kiện, độ ổn định dây chuyền và chi phí vận hành dài hạn của nhà máy điện tử.

IV. Hướng dẫn chọn bơm hút chân không cho ngành chế tạo linh kiện điện tử

Việc lựa chọn bơm hút chân không trong chế tạo linh kiện điện tử không thể dựa trên một tiêu chí đơn lẻ, mà cần được xem xét tổng thể theo từng công đoạn, yêu cầu kỹ thuật và điều kiện vận hành thực tế của dây chuyền.

• Xác định đúng công đoạn sử dụng chân không: Gắp – đặt linh kiện, sấy hút ẩm, cố định khi kiểm tra hay đóng gói đều có yêu cầu khác nhau về áp suất, độ ổn định và tốc độ hút.
• Tính toán chính xác mức chân không cần thiết: Mức chân không phải đủ để giữ ổn định linh kiện nhưng không quá cao gây tiêu hao năng lượng hoặc ảnh hưởng đến cấu trúc vi mô.
• Xác định lưu lượng hút phù hợp với quy mô dây chuyền: Dây chuyền SMT tốc độ cao hoặc hệ thống nhiều điểm hút cần lưu lượng lớn và khả năng đáp ứng nhanh.
• Đánh giá yêu cầu độ sạch của môi trường sản xuất: Công đoạn nhạy cảm ưu tiên bơm khô không dầu; các công đoạn sấy hoặc đóng gói có thể sử dụng bơm vòng dầu nếu kiểm soát tốt hơi dầu.
• Xem xét khả năng vận hành liên tục và độ ổn định dài hạn: Bơm cần hoạt động ổn định 24/7, độ rung thấp, áp suất duy trì đồng đều giữa các chu kỳ sản xuất.
• Tính đến chi phí vòng đời thiết bị: Bao gồm điện năng tiêu thụ, bảo trì, linh kiện thay thế và thời gian dừng máy, không chỉ chi phí đầu tư ban đầu.
• Ưu tiên nhà cung cấp có kinh nghiệm trong ngành điện tử: Đảm bảo giải pháp chân không được tư vấn đúng ứng dụng, dễ tích hợp và vận hành ổn định lâu dài.

Chọn đúng bơm hút chân không ngay từ đầu chính là nền tảng để dây chuyền linh kiện điện tử vận hành ổn định, giảm lỗi tiềm ẩn và duy trì chất lượng sản phẩm lâu dài.

Có thể thấy, ứng dụng của bơm hút chân không trong ngành chế tạo linh kiện điện tử giữ vai trò then chốt trong việc kiểm soát môi trường vi mô, ổn định quy trình và giảm thiểu lỗi tiềm ẩn. Khi được lựa chọn và triển khai đúng cách, hệ thống chân không không chỉ nâng cao chất lượng linh kiện mà còn góp phần đảm bảo hiệu suất, tính nhất quán và khả năng vận hành bền vững của toàn bộ dây chuyền sản xuất điện tử.
